您當前的位置：INA >> 軸承產品中心 >> RWU55-E-H

INA RWU55-E-H

RWU55-E-H軸承

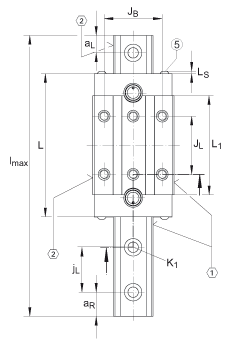

尺寸

H
80
mm

B
100
mm

L
172.7
mm
因為上部潤滑孔的原因，滑塊需要被覆蓋的最小長度。

說明

1)
定位面

2)
標記

5)
安裝螺釘

尺寸

A₁
23.5
mm

A₃
18.1
mm

A₄
18.1
mm

a_{L max}
47
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
47
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
20
mm
a L 和 a R 取決于導軌的長度 l max

b
53
mm
公差: -0,005 / -0,035

說明

G₂
M12
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩 [MA]（Nm）： M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220

G_S
M4x4
DIN EN ISO 4027

尺寸

H₁
11
mm

H₄
61.4
mm

H₅
16
mm

h
45
mm

h₁
22.5
mm
公差: +/-0,5

J_B
75
mm

J_L
75
mm

J_L5
31.6
mm
周圍結構上潤滑孔的位置。

J_L6
42.9
mm

j_L
60
mm

說明

K₁
M14
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100

尺寸

L₁
127
mm

L_S
2.75
mm

l_max
2520
mm
單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。根據合同約定，單根導軌最大長度可達到6米。

N₂
6
mm
周邊結構潤滑孔的最大直徑。

N₃
M6
最大螺釘深度 6 mm

N₄
M6

O
10x1.5
mm
DIN 3771

T₅
15
mm

W₁₀
10
mm
距平面側的寬度

W₇
7
mm
距平面側的寬度

W₈
8
mm
距平面側的寬度

重量

m_W
4940
g
滑塊的質量

m_S
13.1
kg/m
導軌的質量

基本額定載荷

C
136000
N
基本額定動載荷

C₀
320000
N
基本額定靜載荷

額定靜扭矩

M_0x
3287
Nm
繞 X 軸的額定靜扭矩

M_0y
7404
Nm
繞 Y 軸的額定靜扭矩

M_0z
6667
Nm
繞 Z 軸的額定靜扭矩
