INA LFCL86
- 型號：
- LFCL86
- 品牌：
- INA
- 系列：
- LFCL
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA LFCL86，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要LFCL86最新規格、圖紙、報價等資料可聯系我司銷售部！

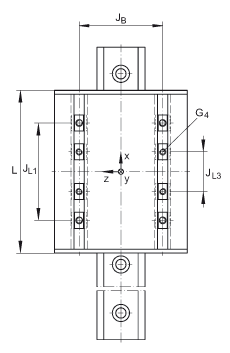

- 尺寸
- H1
- 48.4
- mm
- B
- 190
- mm
- L
- 235
- mm
- 說明
- 1)
- 螺紋孔為 M3 的螺旋槽
- 尺寸
- G4
- M10
- 最大螺絲深度 M6 = 10 mm M8 = 12 mm M10 = 14 mm
- H
- 滑塊和導軌的總高度： H = 59 mm 對 LFS，-C，-CE，-CEE，-E，-EE，-N，-NZZ
- H2
- 33.9
- mm
- 公差: +0,3
- H3
- 23.4
- mm
- JB
- 124
- mm
- JB1
- 124
- mm
- JB2
- 151.5
- mm
- JL1
- 155
- mm
- JL3 max
- 119
- mm
- JL3 min
- 18
- mm
- 重量
- mW
- 2200
- g
- 滑塊的質量
- 說明
- 基本額定載荷不適用于
- 基本額定載荷
- Cy
- 17800
- N
- y 方向的基本額定動載荷
- C0y
- 8850
- N
- y 方向的基本額定靜載荷
- Cz
- 28400
- N
- z 方向的基本額定動載荷
- C0z
- 15500
- N
- z 方向的基本額定靜載荷
- 額定動扭矩
- Mx
- 680
- Nm
- 繞 X 軸的額定動扭矩
- 額定靜扭矩
- M0x
- 335
- Nm
- 繞 X 軸的額定靜扭矩
- 額定動扭矩
- My
- 2200
- Nm
- 繞 Y 軸的額定動扭矩
- 額定靜扭矩
- M0y
- 1190
- Nm
- 繞 Y 軸的額定靜扭矩
- 額定動扭矩
- Mz
- 1380
- Nm
- 繞 Z 軸的額定動扭矩
- 額定靜扭矩
- M0z
- 680
- Nm
- 繞 Z 軸的額定靜扭矩
- 說明
- 訂貨型號： - 耐腐蝕設計: 滑塊：LFCL..-RB 導軌：LFS..-RB 滾輪:LFR..-2RSR-RB - 不帶孔的導軌： LFS..-OL
- 在滑塊中心額外的 T 型槽
- 中孔截面的設計取決于尺寸。
- LFR5301-10-2Z
- 使用的滾輪 軸的直徑：10 mm 對于替換零件的訂貨，請和我們聯系。
- LFS86
- 基于此導軌的基本額定載荷和額定扭矩的計算
