您當前的位置：INA >> 軸承產品中心 >> KWSE30-H

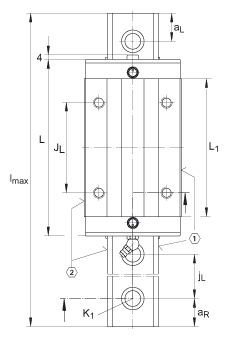

INA KWSE30-H

KWSE30-H軸承

尺寸

L₁
67
mm

l_max
2000
mm
單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。根據合同約定，單根導軌最大長度可達到6米。

N₂
4.5
mm
周邊結構潤滑孔的最大直徑。

O
4.5x1.5
mm
DIN 3771

T₅
11
mm

重量

m_W
900
g
滑塊的質量

m_S
4.4
kg/m
導軌的質量

載荷方向

C_I
40000
N
載荷方向 I:壓縮載荷

C_{0 I}
80000
N
載荷方向 I:壓縮載荷

C_II
33000
N
載荷方向 II:拉伸載荷

C_{0 II}
60000
N
載荷方向 II:拉伸載荷

C_III
30500
N
載荷方向 III:橫向載荷

C_{0 III}
64000
N
載荷方向 III:橫向載荷

額定靜扭矩

M_0x
896
Nm
繞 X 軸的額定靜扭矩

M_0y
762
Nm
繞 Y 軸的額定靜扭矩

M_0z
694
Nm
繞 Z 軸的額定靜扭矩

尺寸

H
45
mm

B
60
mm

L
91.4
mm
用于密封潤滑孔 N2 的最小覆蓋長度

說明

1)
定位面

2)
標記

尺寸

A₁
16
mm

A₂
10
mm

A₃
9.5
mm

a_{L max}
71
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
71
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
20
mm
a L 和 a R 取決于導軌的長度 l max

b
28
mm
公差: -0,005 / -0,03

說明

G₂
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140

尺寸

H₁
5.4
mm

H₅
6
mm

h
25
mm

h₁
13
mm

J_B
40
mm

J_L
40
mm

J_L5
18.5
mm
周圍結構上潤滑孔的位置。

j_L
80
mm

說明

K₁
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
