INA KWE15-H
- 型號：
- KWE15-H
- 品牌：
- INA
- 系列：
- KWE..-H
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA KWE15-H，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要KWE15-H最新規格、圖紙、報價等資料可聯系我司銷售部！

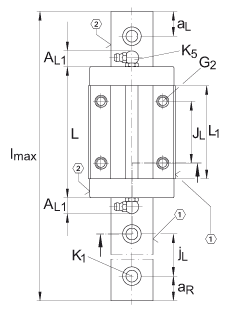

- 尺寸
- H
- 28
- mm
- B
- 34
- mm
- L
- 54.5
- mm
- 說明
- 1)
- 定位面
- 2)
- 標記
- 尺寸
- A1
- 9.5
- mm
- A2
- 4
- mm
- A3
- 8
- mm
- AL1
- 1.5
- mm
- aL max
- 53
- mm
- a L 和 a R 取決于導軌的長度 l max
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 53
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 15
- mm
- 公差: -0,004 / -0,05
- 說明
- G2
- M4
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有調節螺釘，應有螺釘防松措施。
- 尺寸
- H1
- 4.8
- mm
- H5
- 4.5
- mm
- h
- 15
- mm
- h1
- 8.2
- mm
- JB
- 26
- mm
- JL
- 26
- mm
- jL
- 60
- mm
- 說明
- K1
- M4
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。
- K5
- NIP-A1
- 潤滑接頭
- 尺寸
- L1
- 38.7
- mm
- lmax
- 1200
- mm
- 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
- T5
- 5
- mm
- 最大螺絲深度
- 重量
- mW
- 170
- g
- 滑塊的質量
- mS
- 1.5
- kg/m
- 導軌的質量
- 基本額定載荷
- C
- 6500
- N
- 基本額定動載荷
- C0
- 9200
- N
- 基本額定靜載荷
- 額定靜扭矩
- M0x
- 73
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 56
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 56
- Nm
- 繞 Z 軸的額定靜扭矩
