您當前的位置：INA >> 軸承產品中心 >> KUVE25-B-ESC

INA KUVE25-B-ESC

KUVE25-B-ESC軸承

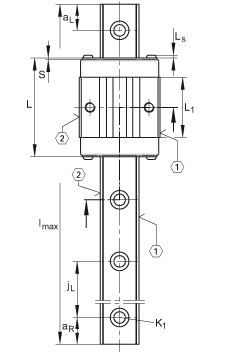

尺寸

H
33
mm

B
48
mm

L
58.2
mm

說明

1)
定位面

2)
標記

3)
根據 DIN 71 412-B M6 標準，帶錐頭的潤滑嘴被松散提供

尺寸

A₁
12.5
mm

A₂
6.5
mm

A₃
8
mm

A₄
6
mm

a_{L max}
53
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
53
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
20
mm
a L 和 a R 取決于導軌的長度 l max

b
23
mm
公差: -0,005 / -0,03

說明

G₂
M6
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 如有可能，應有螺釘防松措施。

尺寸

H₁
5.1
mm

H₅
5.25
mm

h
18.7
mm

h₁
8.7
mm

J_B
35
mm

J_L6
22
mm

j_L
60
mm

說明

K₁
M6
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩（Nm）： M3 = 2,5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，應有螺釘防松措施。

尺寸

L₁
35.6
mm

L_S
1.65
mm

l_max
2960
mm
單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。根據合同約定，單根導軌最大長度可達到6米。

N₃
5.5
mm
最大允許的潤滑連接螺紋深度： 7 mm

N₄
2.57
mm
最大允許的潤滑連接螺紋深度： 6 mm

S
0.8
mm

T₅
10
mm

W₆
6
mm
距平面?zhèn)鹊膶挾?/li>

重量

m_W
300
g
滑塊的質量

m_S
2.7
kg/m
導軌的質量

說明

根據 DIN 636,基本額定載荷的計算，基本額定動載荷基于實踐經驗。

基本額定載荷

C
12500
N
基本額定動載荷

C₀
22200
N
基本額定靜載荷

尺寸

M_0x
305
Nm
繞 X 軸的額定靜扭矩

M_0y
155
Nm
繞 Y 軸的額定靜扭矩

M_0z
155
Nm
繞 Z 軸的額定靜扭矩
