INA KUSE20
- 型號：
- KUSE20
- 品牌：
- INA
- 系列：
- KUSE
- 起訂量：
- ≥ 1套
- 物流：
- 全國配送
- 電話：
恩梯必專業銷售INA KUSE20，能為客戶提供各種技術服務，軸承選型及型號替代等解決方案，需要KUSE20最新規格、圖紙、報價等資料可聯系我司銷售部！

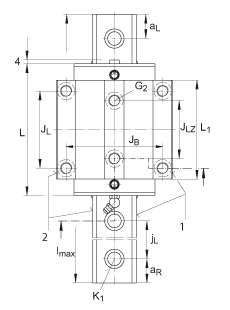

- 尺寸
- aL min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR max
- 53
- mm
- a L 和 a R 取決于導軌的長度 l max
- aR min
- 20
- mm
- a L 和 a R 取決于導軌的長度 l max
- b
- 20
- mm
- 公差: -0,005 / -0,03
- 說明
- G2
- M6
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470
- 尺寸
- H1
- 4.6
- mm
- H4
- 10.6
- mm
- H5
- 5
- mm
- h
- 18
- mm
- h1
- 9.8
- mm
- JB
- 53
- mm
- JL
- 40
- mm
- JL5
- 9.7
- mm
- 周圍結構上潤滑孔的位置。
- JLZ
- 35
- mm
- jL
- 60
- mm
- 說明
- K1
- M5
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
- K3
- M5
- 根據 DIN ISO 4762-12.9的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
- K6
- M5
- 根據 DIN ISO 7984-8.8的螺釘 最大鎖緊力矩 [MA]（Nm）： M5 = 5,8 M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130
- 尺寸
- L1
- 51.9
- mm
- lmax
- 1980
- mm
- 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。 根據合同約定，單根導軌最大長度可達到6米。
- N2
- 3
- mm
- 周邊結構潤滑孔的最大直徑。
- O
- 3x1.5
- mm
- DIN 3771
- T5
- 10
- mm
- T6
- 7.2
- mm
- 對于從上面安裝： 最大的中間螺紋孔的螺紋深度 T6 + 3 mm
- 重量
- mW
- 430
- g
- 滑塊的質量
- mS
- 2.3
- kg/m
- 導軌的質量
- 載荷方向
- CI
- 22000
- N
- 載荷方向 I:壓縮載荷
- C0 I
- 52000
- N
- 載荷方向 I:壓縮載荷
- CII
- 17500
- N
- 載荷方向 II:拉伸載荷
- C0 II
- 33500
- N
- 載荷方向 II:拉伸載荷
- CIII
- 16300
- N
- 載荷方向 III:橫向載荷
- C0 III
- 36000
- N
- 載荷方向 III:橫向載荷
- 額定靜扭矩
- M0x
- 358
- Nm
- 繞 X 軸的額定靜扭矩
- M0y
- 333
- Nm
- 繞 Y 軸的額定靜扭矩
- M0z
- 303
- Nm
- 繞 Z 軸的額定靜扭矩
- 尺寸
- H
- 30
- mm
- B
- 63
- mm
- L
- 70.9
- mm
- 用于密封潤滑孔 N2 的最小覆蓋長度
- 說明
- 1)
- 定位面
- 2)
- 標記
- 尺寸
- A1
- 21.5
- mm
- A2
- 5
- mm
- A3
- 5.8
- mm
- aL max
- 53
- mm
- a L 和 a R 取決于導軌的長度 l max
